光纖插頭與切割頭的連接操作規范
發布時間：2021-10-26 點擊次數：16458
一、概述
激光頭連接激光器的接口類型包括QBH、QCS、QD、Q+等，市場上主流的接口為QBH，崗春激光頭默認的接口為QBH接口，如果需要QCS、QD、Q+接口也可以進行定制。崗春激光頭的QBH位于激光頭的頂端，是連接激光頭與激光器的重要組件，安裝請將QBH光纖接口與保護帽上的灰塵用潔凈氣體吹掉，確保安裝時無粉塵殘留。這個安裝過程請盡量在短時間內完成，避免灰塵污垢進入激光頭。
二、物料準備

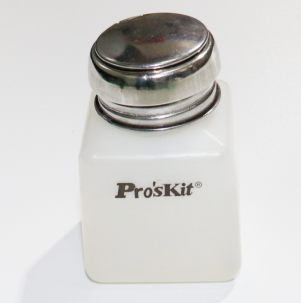

異丙醇 |
| 光纖清潔劑，浸潤清潔棒或者拭鏡紙清潔光纖端面 |

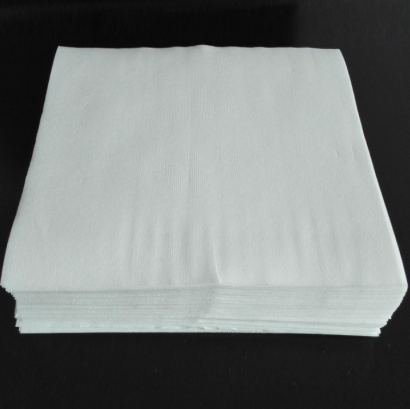

無塵擦拭布 |
| 對光纖及激光頭進行外觀清潔，吹除灰塵污染顆粒 |

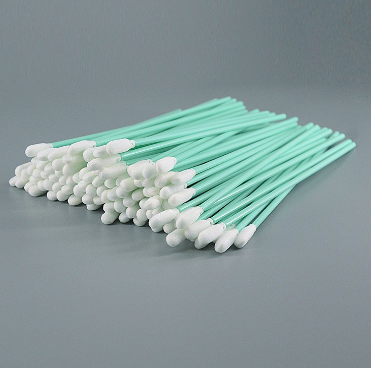

棉簽 |
| 對光纖接頭、激光頭進行小顆粒灰塵清潔 |
金手指膠帶 |
| 對激光頭、光纖進行密封、防塵
|

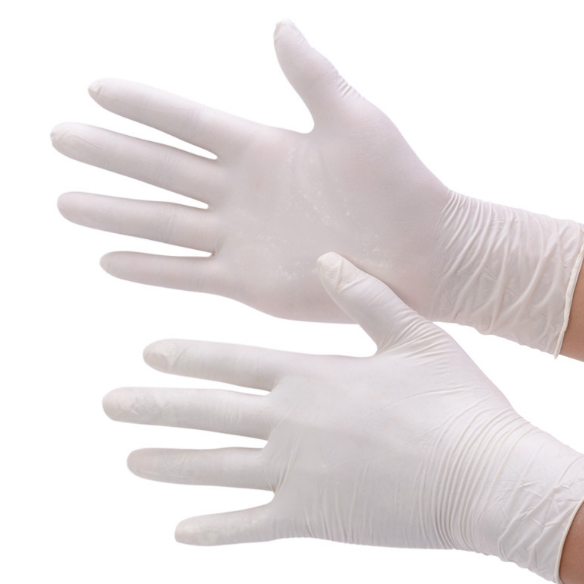

橡膠手套 |
| 除塵防塵時佩戴 |

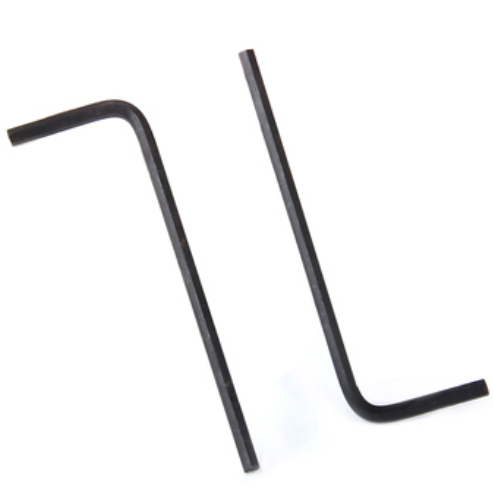

內六角 |
| 檢查保護鏡是否存在灰塵 |

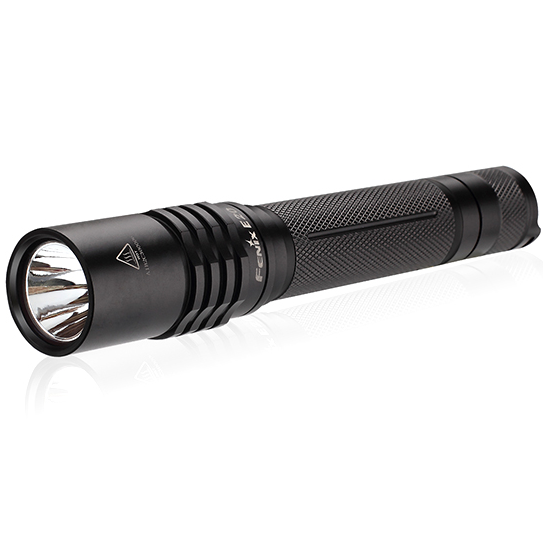

手電筒 |
| 檢查光纖是否存在灰塵 |

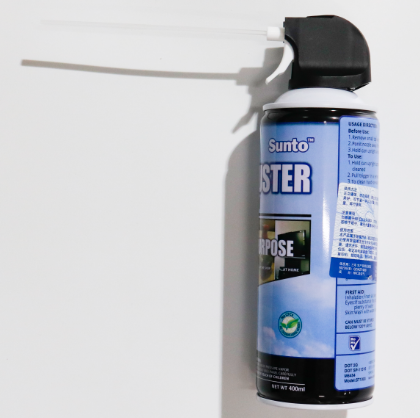

光纖清潔除塵劑 （壓縮空氣） |
| 對光纖接頭進行外觀清潔，吹除灰塵污染顆粒 |
三、光纖清潔
（一）放光纖
將激光器光纖舒展開，長度要使光纖接頭能達到機床運動的最遠端，光纖不可扭曲，避免長期運動導致折斷。將光纖接頭用光纖保護蓋保護好（如圖1），將光纖妥善的定位，同時，請注意保護好光纖接頭上的水路管道，避免異物堵塞。
（圖1）
（二）清潔光纖
將防塵箱放置在激光頭安裝位置附近，關閉空調或風扇，減少空氣流動。將光纖接頭放入無塵箱或干凈桌面上，用無塵擦拭布沾異丙醇，將激光頭、光纖接頭、顯微鏡、光纖接頭附近的電纜水管等器件外表面用無塵布擦拭干凈（如圖2），確保光纖接頭附近區域不會揚起灰塵。
（圖2）
※操作人員應戴好橡膠手套、洗手，保持雙手潔凈無塵土
四、激光頭清潔

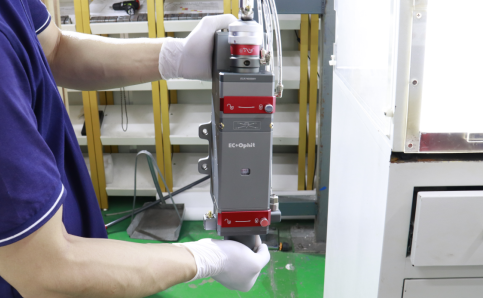

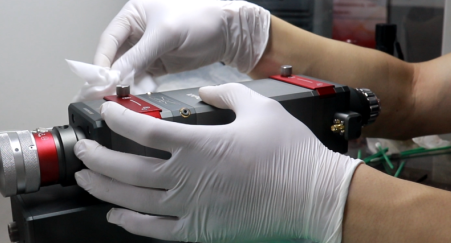

取出激光頭，將激光頭放入無塵箱內，用無塵擦拭布將激光頭表面處理干凈，特別是QBH接口表面、準直保護鏡模組表面、聚焦保護鏡片模組表面，確保沒有灰塵（如圖3）。
（圖3）
五、插入光纖

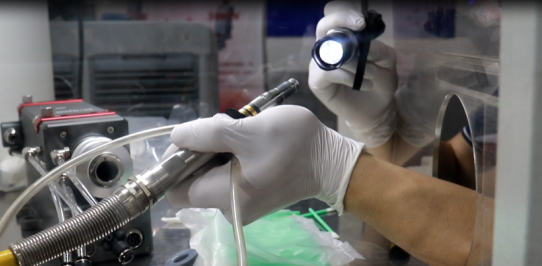

將光纖防塵蓋打開，用棉簽沾異丙醇擦拭光纖接頭表面、卡槽以及光纖截面。清潔后用手電筒或顯微鏡檢查截面是否有灰塵（如圖4），確保無塵后水平放置備用。
（圖4）
用棉簽沾異丙醇清潔激光頭QBH接頭周圍，確保無塵的情況下打開QBH防塵蓋用棉簽沾異丙醇對QBH進行擦拭。

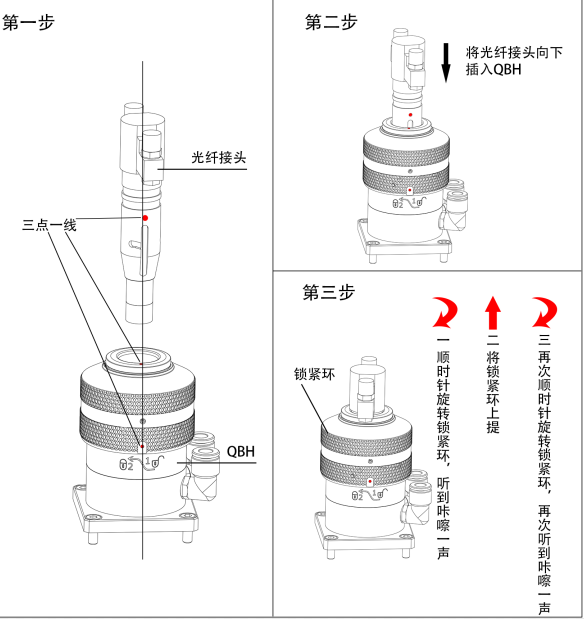

（一）光纖與激光頭的接入
1.水平放置激光頭，防止灰塵落入，將潔凈的光纖接頭對準QBH插孔。2.找到QBH上的兩個紅點和光纖接頭上的一個紅點。3.將三個紅點對齊，連成一條直線。（若三個紅點很難對齊，請先參照調整QBH角度）5.順時針旋轉QBH鎖緊環，將其固定，上提鎖緊環，再次順時針旋轉鎖緊環，即可完成鎖死。
（二）調整QBH角度

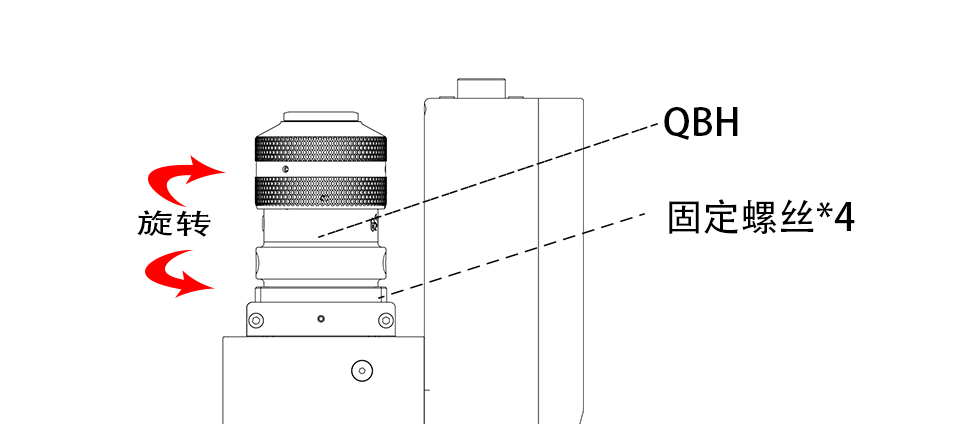

如果光纖接頭插入接口時，光纖上的紅點和激光頭接口上的紅點角度相差太遠，導致無法對齊插入，這時可以參考下面步驟來調整激光頭上光纖接口的位置來解決這個問題，如圖所示。
用扳手將該零件圖示位置的4個鎖緊螺母擰松一圈，注意不要將螺絲擰下來，旋轉QBH接口，到位后擰緊螺絲即可。（2）旋轉QBH轉接塊的角度，直到QBH紅點和光纖紅點相對；
六、做防塵處理
（一）粉塵排查
插入光纖后從無塵箱內取出切割頭并豎直向下輕微晃動（光纖與QBH插入過程中存在磨損存在產生小金屬顆粒的可能性）（如圖5），再次放入防塵箱中，打開上保護倉蓋，用內六角擰下保護抽屜螺栓，排查是否有磨損的顆粒掉入保護鏡內。確保無塵后裝回保護倉，蓋緊保護倉蓋（如圖6）。
（圖5）
（圖6）
（二）防塵處理

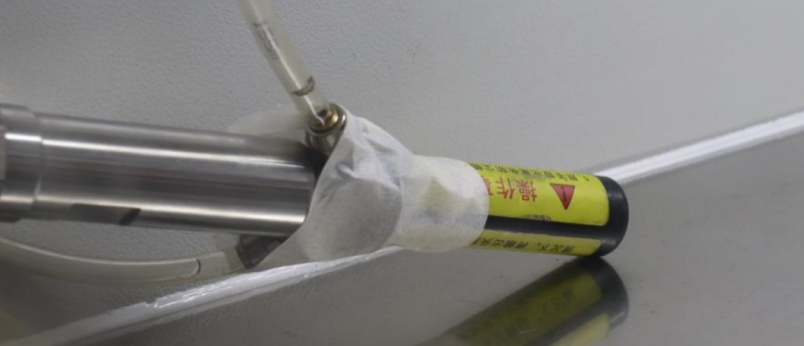

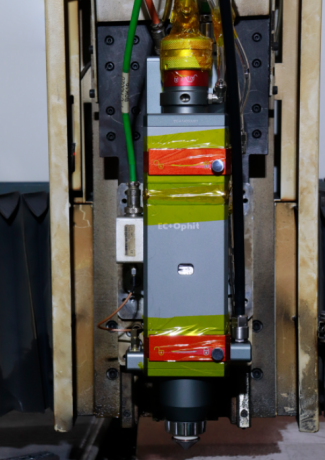

1.將激光頭上/下保護鏡模組以及機體銜接處用金手指膠帶進行密封纏繞，避免使用過程中灰塵進入激光頭內部（如圖7）。2.用金手指膠帶將光纖插頭與激光頭接口密封（如圖7）。
（圖7）
七、連接水管
保持水冷機處于關閉的狀態，連接好光纖接頭和激光頭的水管，開水冷機, 檢查水管接頭處有無漏水，需保證水路密封良好（如圖8）。
（圖8）
八、查看紅光

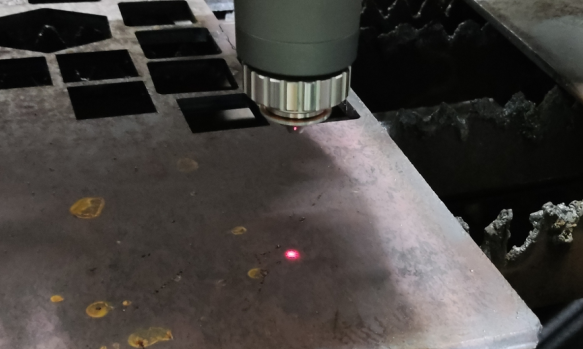

打開激光器主開關，打開鑰匙開關，啟動光閘內相應通道的引導紅光，觀察激光頭有無輸出紅光，如果能看到紅光，說明光纖光路狀態良好，可以進入使用狀態（如圖9）。
（圖9）
